高精度ギアボックス ベアリングにとって振動制御が重要なのはなぜですか?

振動制御はベアリングの寿命とギアボックスの精度を直接決定します

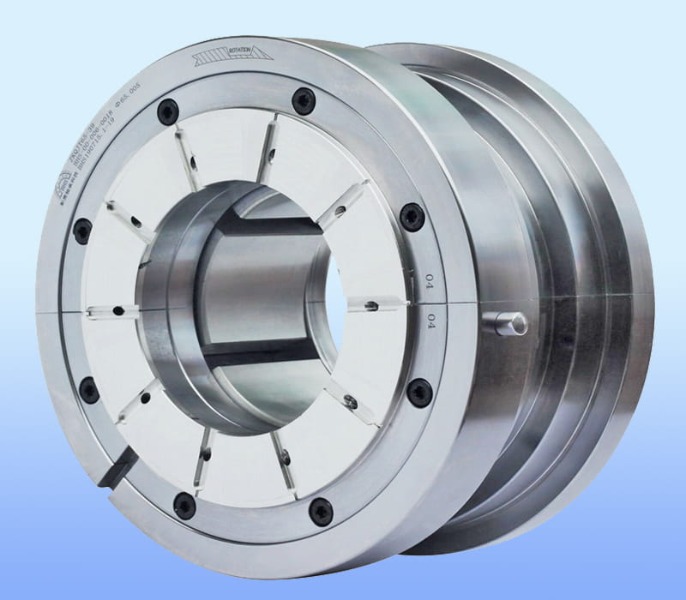

高精度用 ギアボックスベアリング 効果的な振動制御はオプションではなく必須です。過度の振動はベアリングの耐用年数を最大 40% 短縮し、精密モーション システムでは 0.01 mm を超える位置決め誤差を直接引き起こします。厳密な振動減衰がなければ、ナノメートル レベルの製造公差であっても、動作後数か月以内に意味がなくなってしまいます。

振動によって高精度ギアボックス ベアリングが劣化する仕組み

振動は、ギヤボックスのベアリングに 3 つの主な故障メカニズム、つまり偽ブリネリング、フレッチング腐食、疲労剥離を引き起こします。各機構は位置精度とトルクの一貫性を直接損ないます。

誤ったブリネリングは、0.5 μm という低い振動振幅で発生します。 、摩耗平坦が発生し、回転トルクの変動が 15 ～ 25% 増加します。ロボットのジョイントや CNC 回転テーブルなどの精密アプリケーションの場合、これは許容できないバックラッシュとなります。

事例: 高速加工スピンドル ギアボックスでは、ベアリング ハウジングの振動を 2.8 mm/s から 0.9 mm/s に低減することで、ベアリングの精度保持期間が 800 時間から 3,500 時間以上に延長されました。

ギアボックスベアリングシステムの重要な振動源

振動源の特定と定量化は、精密なギアボックス設計にとって実行可能なステップです。以下の表は、一般的なソースを周波数範囲と重大度別にランク付けしています。

• ギアの噛み合いエラー (主な原因) – 歯の通過周波数（通常 500 Hz ～ 5 kHz）でのベアリングの総振動エネルギーの 55 ～ 70% を占めます。
• 軸受軌道面のうねり – ボール通過周波数で振動を生成します。うねり振幅が 0.2 μm を超えると、精密ギアボックスで検出可能なトルク リップルが発生します。
• シャフトのアンバランスとミスアライメント – 1倍の回転周波数振動を生成します。たとえ 0.5 グラム/ミリメートルの残留アンバランスでも、ベアリングの動的荷重は 18% 増加します。
• 住宅の共鳴 – 固有振動数がギアメッシュの高調波と一致する場合、ベアリングの振動が 3 ～ 10 倍に増幅されます。

実用的なガイダンス: ベアリング ハウジングの位置で振動速度 (mm/s RMS) を測定します。高精度ギアボックスの場合、目標値は周波数 10 ～ 1000 Hz では 1.0 mm/s 未満、1 kHz を超える場合は 0.5 mm/s 未満である必要があります。

最適化された振動制御による定量的なメリット

目標を絞った振動制御戦略を導入すると、ギアボックスのベアリング性能が目に見えて向上します。以下のデータは、精密遊星ギアボックス (バックラッシュ クラス P0) の制御されたテストから得られています。

• 位置決め精度の向上： 2.5 mm/s から 0.8 mm/s への振動低減により、角度伝達誤差が 0.8 arcmin から 0.2 arcmin に減少します。
• ベアリング L10 の寿命延長: 振動振幅が 50% 減少するごとに、計算上の疲労寿命は 200% 増加します (指数関係)。
• ノイズリダクション: ベアリング軌道の振動を 0.3 mm/s 未満に制御すると、ギアボックスの可聴ノイズが 8 ～ 12 dB(A) 低減され、これは医療または研究室のオートメーションにとって重要です。
• 熱安定性: 振動が少ないと摩擦による熱が減少します。ベアリング温度は 10,000 rpm で 6 ～ 10°C 低下し、潤滑剤の劣化を防ぎます。

高精度ギアボックスベアリングの振動制御の実践方法

1. ベアリングの選択と予圧の最適化

精密ギアボックスには、グレード P4 (ABEC-7) 以上のアンギュラ玉軸受を選択してください。 P4ベアリングは軌道のうねりを0.13μm以下に抑え、高周波振動を直接低減します。軽い予圧（動定格荷重の 2 ～ 5%）を加えて、過剰な熱を発生させずに内部クリアランスを排除します。予圧により、すきま動作と比較してベアリングの振動速度が 30 ～ 45% 減少します。

2. ハウジングとシャフトのはめあい公差

精密用途では、しまりばめ（シャフトには j5 ～ k6、ハウジングには P7）を使用してください。 5 μm の隙間のすきまばめでは、負荷時の軌道変形によりベアリングの振動が 120% 増加します。アルミニウムハウジング内のスチールベアリングの場合、熱膨張を考慮した設計 - 20°C で 10 ～ 15 µm のはめあい代により、動作温度で適切なクランプが維持されます。

3. 構造減衰の統合

拘束層減衰 (CLD) をベアリング ハウジングまたはギアボックス ケーシングに統合します。スチールスキンの間に挟まれた 1.5 mm の粘弾性層は、質量を大幅に増加させることなく、共振振動のピークを 70 ～ 85% 低減します。改造用途の場合は、ベアリングの外輪とハウジングの間に高減衰ポリマー スリーブ (損失係数 >0.8) を適用します。

4. 振動減衰のための潤滑剤の選択

粘着性添加剤を含む高粘度の合成オイル (ISO VG 68-150) は、微振動を吸収するフィルムダンピングを提供します。テストでは、標準 ISO VG 46 から VG 150 合成に切り替えると、ベアリングの振動振幅が 3000 rpm で 22% 減少しました。ただし、適切な流量を確保してください。高速高精度ギアボックス (>8000 rpm) の場合は、ISO VG 32-46 と耐摩耗添加剤を使用して、減衰と熱放散のバランスをとります。

検証: さまざまな精度クラスの振動制限

次の表は、アプリケーションの精度要件に基づいた、ギアボックス ベアリングの実際の振動許容基準を示しています。これらの値は、ベアリング ハウジングで 3 つの直交軸で測定されます。

• 超精密（光学/医療ロボット）： 0.5 mm/s RMS (10 ～ 2000 Hz) 未満 – ベアリング振れ <2 µm
• 高精度（CNC/工作機械）： 0.5 ～ 1.2 mm/s RMS – ベアリング振れ <5 µm
• 標準的な工業精度: 1.2 ～ 2.5 mm/s RMS – ベアリング振れ <10 µm
• アクションのしきい値: 3.0 mm/s RMS を超える場合は、直ちにベアリングの検査または交換が必要です

重要な注意事項: これらの制限は、通常の動作負荷と速度の場合にのみ適用されます。過渡状態 (始動、制動、衝撃荷重) の間、持続時間が 100 ミリ秒未満であれば、制限の 2 倍までの一時的なピークが許容されます。
