コンプレッサーにおいてベアリングの選択が重要なのはなぜですか?

回転機械の分野では、文字通り、機能的にベアリングほど大きな責任を負うコンポーネントはほとんどありません。議論がコンプレッサーに絞られると、この一見小さな部分の重要性は指数関数的に増大します。コンプレッサーは、多くの場合、高圧、高温、持続的なデューティ サイクルの下で、機械エネルギーを流体エネルギーに変換します。このプロセスの中心にあるのは、 コンプレッサーベアリング 、回転の自由度だけでなく、アライメント、振動制御、疲労寿命も左右する精密要素です。間違ったベアリングを選択すると、単に摩耗が早まるだけではありません。致命的な障害、計画外のダウンタイム、安全上の問題を引き起こす危険があります。したがって、ベアリングの選択がコンプレッサーにおいて重要である理由を理解することは、エンジニアリング上の細かいことではなく、運用上必要なことです。

コンプレッサーにおけるベアリングの基本的な役割

選択基準を詳しく検討する前に、コンプレッサー内でベアリングが何を実現するかを理解する必要があります。最も単純に言うと、ベアリングは摩擦を最小限に抑えながら回転シャフトを支持します。ただし、コンプレッサー内では要求が厳しくなります。シャフトには、ガスまたは蒸気を圧縮するインペラ、ローター、またはスクロール要素が取り付けられています。これらのコンポーネントは、半径方向の力と軸方向の力を、場合によっては同時に生成します。したがって、コンプレッサーのベアリングは以下を管理する必要があります。

• ラジアル荷重 (シャフト軸に直角)
• スラスト荷重 (シャフト軸に平行)
• 位置ずれ 熱膨張や製造公差による
• 高い回転速度 (数百から数万RPMまで)
• 可変潤滑条件 (給油式、オイルフリー式、または冷媒潤滑式)

ベアリングを適切に選択しないと、摩擦が増加し、熱が蓄積し、クリアランスが変化します。オイルフリー コンプレッサーでは、従来の潤滑膜なしでベアリングを動作させる必要があるため、課題はさらに大きくなります。冷媒コンプレッサーでは、冷媒およびオイルとの化学的適合性が最も重要になります。したがって、コンプレッサーのベアリングの選択は、エネルギー効率、騒音レベル、振動の特徴、およびオーバーホール間隔に直接影響します。

ベアリングの選択が不適切な場合の主な結果

エンジニアがベアリングの選択の微妙な違いを見落とすと、いくつかの故障モードが発生します。それぞれに、運営上および財務上異なるペナルティが課せられます。

これらの個別の故障に加えて、不適切な選択により体積効率が低下します。軸受が過度のラジアル振れを許容すると、圧縮隙間が広がり、内部のガス漏れが発生します。コンプレッサーは、一度定格流量を供給しても、他のメンテナンス変数によって隠れて、5 ～ 15% の容量が静かに失われる可能性があります。同様に、仕様を超える軸方向の遊びにより、固定ボリュートまたはエンドプレートに対するローターの位置が変化し、圧縮比が動的に変化します。こうしたわずかなパフォーマンスの損失は、数か月にわたって蓄積され、多大なエネルギーの浪費となります。

荷重特性がベアリングのアーキテクチャを定義する

すべてのコンプレッサーは特定の負荷プロファイルの下で動作します。往復コンプレッサーは、ピストンのストロークごとにトルクが変化するため、非常に脈動的な負荷を生成します。スクロール アンド スクリュー コンプレッサーは、断続的な圧縮チャンバーにより、よりスムーズでありながら周期的に変化する負荷を供給します。対照的に、遠心圧縮機は、安定した高速ラジアル荷重を課しますが、インペラ間の圧力差による大きな推力も課します。

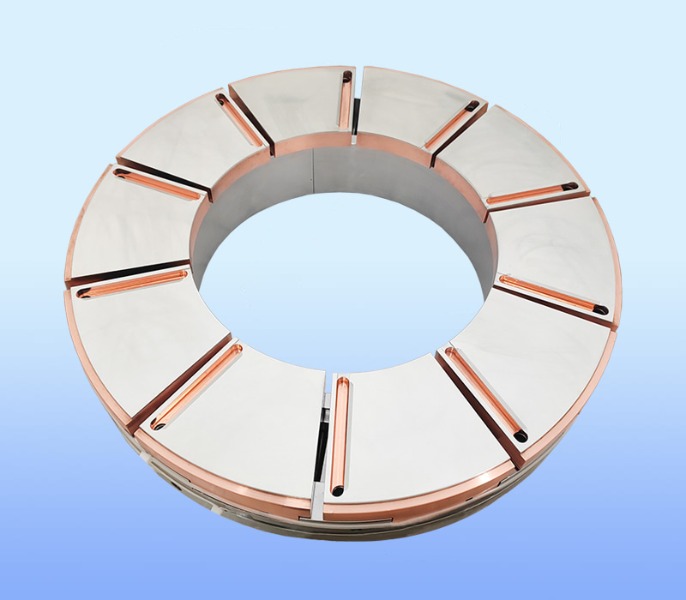

往復用途の場合、コンプレッサーのベアリングは衝撃荷重に耐える必要があります。より厚い転動体を備えたローラーベアリングまたは特殊鋼種が必要になります。スクリューコンプレッサーでは、一対のローターが半径方向の力と軸方向の力の両方を生成します。したがって、アンギュラ玉軸受または円すいころ軸受が一般的です。遠心機では、ラジアル方向のサポートにティルティング パッド ジャーナル ベアリングが、軸方向の制御に複動スラスト ベアリングが採用されることがよくあります。荷重の性質に合わない軸受タイプを選択すると（たとえば、衝撃の大きい環境で深溝玉軸受を使用すると）、軌道面のへこみや微小剥離が促進されます。

速度と温度の制約

速度は単に RPM 定格に関するものではありません。これにはベアリングの制限速度係数が関係し、これは潤滑剤の粘度、保持器の設計、熱放散能力に依存します。ターボエキスパンダー コンプレッサー ユニットで使用されるような高速コンプレッサーには、軽量ケージ (フェノール樹脂、PEEK、または真鍮) を備えた高精度ベアリングが必要です。標準的な型抜き鋼製保持器は、遠心力によって変形する可能性があり、保持器が不安定になり、その後ローラのスキューが発生することがあります。

温度によって別のフィルターが適用されます。圧縮はガスを加熱します。熱はシャフトやベアリングに移動します。 120°C で連続的に動作するコンプレッサーのベアリングには、70°C で動作するものとは異なる内部クリアランス (C3 または C4) が必要です。熱膨張を無視すると、シャフトがハウジングよりも膨張したときにベアリングが焼き付く危険があります。逆に、冷間運転コンプレッサーのクリアランスが大きすぎると、過度の振動が発生し、負荷分散が悪化します。さらに、高温により標準グリースが劣化し、油膜の厚さが減少します。炭化水素冷媒を使用するコンプレッサーの場合、軸受材料は高温動作下で生成される酸性副生成物による化学的攻撃に耐える必要があります。

潤滑戦略とベアリングの互換性

潤滑は、転がり軸受や滑り軸受の生命線です。コンプレッサーでは、潤滑剤は冷却とシールの 2 つの役割を果たします。オイル満水スクリューコンプレッサーは、圧縮熱を奪いローターの隙間をシールする大量のオイルを循環させます。オイルはコンプレッサーのベアリングも潤滑します。ただし、同じオイルにローターの接触や経年劣化による粒子状の破片が含まれる場合があります。このような環境のベアリングには、耐破片耐性を強化する必要があるため、内部形状を変更したり、軌道を硬化したりする必要があります。

オイルフリーコンプレッサーは圧縮チャンバーからオイルを排除しますが、それでもベアリングの潤滑が必要です。多くの場合、グリース潤滑ベアリングは、シールまたは磁気カップリングを介して圧縮ゾーンから分離されています。ここで、コンプレッサーのベアリングの選択では、グリース補給の間隔、動作温度でのグリースの寿命、シールが劣化した場合のプロセスガスの侵入に対する耐性を考慮する必要があります。冷媒コンプレッサーの場合、ベアリング潤滑剤は冷媒とオイルの混合物です。低粘度の混合物では、始動時や過渡状態での金属間の接触を防ぐために、特殊な表面仕上げまたはコーティング (DLC やリン酸塩など) を施したベアリングが必要です。

以下の表は、潤滑ベースの選択に関する考慮事項をまとめたものです。

ベアリング寿命の計算を無視した場合のコスト

ベアリングのメーカーは、動定格荷重と等価荷重に基づいて標準化された寿命計算 (L10、L10h) を提供しています。ただし、コンプレッサーの故障の多くは、システムを調整せずにこれらの定格を適用すると発生します。コンプレッサーのベアリングでは、吸入圧力の変動、吐出脈動、または時折発生する液体のスラッギングにより負荷が変動することがあります。定常状態の寿命公式を直接適用すると、実際の疲労が過小評価されます。さらに、寿命の計算では、きれいな潤滑と調整が行われていることを前提としていますが、現場での作業ではこのような状態が維持されることはほとんどありません。

賢い選択には安全係数が組み込まれています。特に連続プロセス産業 (精製、化学プラント、ガス輸送) において重要なコンプレッサーに必要な寿命の 2 倍から 3 倍です。さらに、汚染に対する寿命の調整 (ISO 281 に基づく寿命修正係数 a2 および a3 を使用) が不可欠です。動作粘度比 (κ) や汚染レベル (ηc) を考慮せずに、基本定格荷重のみに基づいてベアリングを選択すると、技術者がオイルの品質の問題と誤診する早期故障につながります。

振動、騒音、システムの安定性

ベアリングはコンプレッサーの音響と機械的安定性に影響を与えます。内部すきまが緩いと、シャフトが軸受すきま内で回転し、非同期振動が発生します。高速遠心圧縮機では、この軌道運動が回転子の動的不安定性を引き起こし、流体誘起の渦巻きやむち打ちを引き起こす可能性があります。これらの現象は、シール、インペラ、ベアリングを同時に損傷します。逆に、アンギュラコンタクトベアリングの過剰な予圧は剛性を高めますが、減衰を低下させ、より多くの高周波振動をハウジングや接続された配管に伝えます。

往復コンプレッサーの場合、コンプレッサーのベアリングは過度の半径方向の遊びを発生させずに交互負荷を管理する必要があります。そうしないと、ピストン側の負荷がシリンダーの摩耗を引き起こします。可変速ドライブ (VSD) は問題をさらに複雑にします。ベアリングは、シャフトベアリング システムの固有振動数を避けて、速度範囲全体で動作する必要があります。 1500 RPM では静かに動作するベアリングが 2400 RPM で共振し、ケージの摩耗が加速する場合があります。したがって、選択には静定格荷重だけでなく、組み立てられたロータベアリングシステムの固有値解析も含まれます。

メンテナンス戦略とアクセシビリティ

永久に続くベアリングはありません。ただし、選択によって、いつ、どのように置換が行われるかが決まります。一部のコンプレッサーの設計では、分割ハウジング内にベアリングが配置されており、大規模な分解を行わずに検査が可能です。その他、特にギア一体型コンプレッサーでは、単一のコンプレッサー ベアリングを交換するために完全な分解が必要です。このような場合、寿命が実証されているベアリング (ハイブリッド セラミック ボール ベアリングなど) を選択すると、ダウンタイムが回避されるため、初期費用が高くなる可能性があります。

振動分析、油の破片の監視、サーモグラフィーなどの予知保全方法はすべて、ベアリングの故障モードに依存します。故障の進行が既知である軸受 (例: 段階的な剥離と突然の保持器破損) を選択することで、オペレータは介入を計画できます。突然のシャットダウンが生産や安全性を危険にさらす、滅菌医薬品空気システムや精製機器空気システムに供給されるコンプレッサーでは、壊滅的な故障モードは許容できません。したがって、ベアリングの選択には、負荷容量と速度容量だけでなく、故障モード特性の選択も含まれます。

結論: 戦略的決定としての選択

コンプレッサーのベアリングの選択は、後から考えることはできません。これは、エネルギー消費、信頼性、メンテナンス頻度、総所有コストに影響を与える戦略的な決定です。コンプレッサーのベアリングは、機械的負荷、熱条件、潤滑化学反応、および動作ダイナミクスの交差点に位置します。いずれかのパラメータが一致しないと、パフォーマンスが低下します。 2 つ以上の不一致保証が失敗します。

エンジニアやメンテナンス専門家は、一般的なベアリングのカタログを超えて取り組む必要があります。負荷スペクトル、熱過渡現象、汚染源、アクセス制約を分析する必要があります。 L10 寿命だけでなく、潤滑剤寿命、汚染調整、振動閾値も計算する必要があります。正しく行われた場合、選択したベアリングは何年にもわたって静かに、効率的に、予測どおりに動作します。下手をするとベアリングが最も弱い部分になり、コンプレッサーは弱い部分を許容できません。
