無視できないティルティングパッドベアリングの損傷の兆候

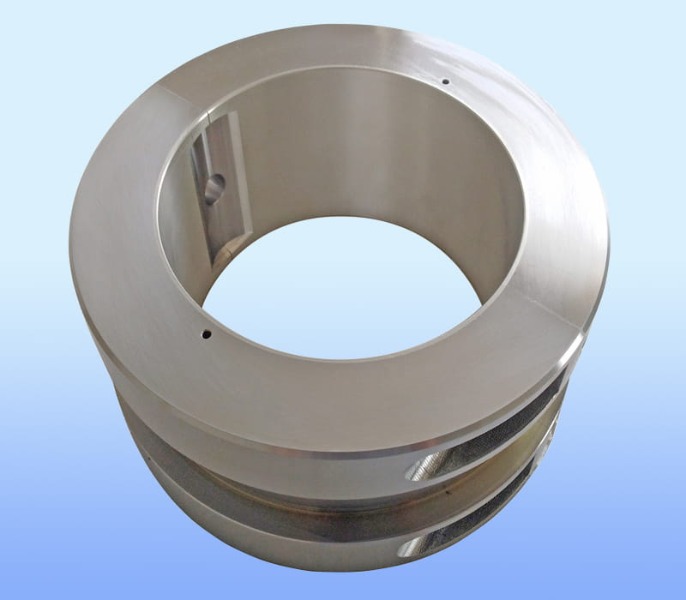

ティルティングパッドベアリング 蒸気タービン、ガス圧縮機、大型電気モーターなどの高速回転機械の重要なコンポーネントです。安定したローターダイナミック性能を提供し、ミスアライメントに対応できるその能力は、現代の産業において不可欠なものとなっています。ただし、他の精密コンポーネントと同様に、ティルティング パッド ベアリングは時間の経過とともに損傷を受けやすくなります。早期の警告サインを無視すると、致命的な機器の故障、計画外のダウンタイム、高額な修理が発生する可能性があります。

動作原理を理解する

損傷モードを特定する前に、ティルティング パッド ベアリングがどのように機能するかを思い出しておくと役に立ちます。各パッドは独立して回転し、荷重の方向やシャフト速度に関係なく流体力学的なウェッジを形成できます。この設計により、クロスカップル剛性が最小限に抑えられ、オイル渦の不安定性が実質的に排除されます。ただし、パフォーマンスを実現する非常に複雑なため、複数の障害メカニズムも発生します。通常の摩耗パターンと重大な損傷の区別を認識す​​ることが不可欠です。

視覚的および物理的な摩耗の兆候

アクセス可能な診断方法は、定期メンテナンス中の目視検査のままです。ティルティング パッド ベアリングを検査する場合、いくつかの物理的兆候に直ちに注意を払う必要があります。

パッド表面の異常

パッド表面のバビット層（ホワイトメタル）が防御線となります。次の異常はいずれも進行性の損傷を示しています。

このうち、クラックやスミアは継続使用により急速に進行するため特に危険です。単一のパッドにひどい汚れがあると、隣接するパッドに破片が移り、連鎖的な故障が発生する可能性があります。

ピボットとバッキングのダメージ

ティルティングパッドベアリングは自由なピボットの動きに依存しています。ピボット (ボールアンドソケットまたは円筒形) に平坦化、ブリネリング、または腐食が見られる場合、パッドは適切に位置合わせできません。パッドが固着すると流体力学的利点が失われ、不均一な負荷分散と局所的な過熱が発生します。 次のピボット ポイントを検査します。

• 繰り返しの衝撃による圧痕跡
• 元の曲率の喪失
• 摩擦加熱による変色
• フレッチング腐食の兆候（赤茶色の粉末）

動作中に検出された熱の兆候

ティルティング パッド ベアリングの損傷メカニズムの多くは、熱異常に起因します。最新の状態監視システムは、目に見える損傷が発生する前にこれらの兆候を捉えることができます。

異常なパッド温度の広がり

健全なベアリングでは、すべてのパッドが安定した負荷の下で近い温度範囲内で動作します。 1 つのパッドが隣のパッドより 5 ～ 8°C 高い温度を示している場合は、局所的な過負荷またはワイプの発生を示唆しています。逆に、他のパッドクーラーよりもアライメントのずれやピボットの固着によりアンロードされる可能性があります。絶対値ではなく温度傾向を記録します。多くの場合、故障の前に 1 つのパッドが数週間かけて徐々に上昇します。

急激な温度変動

負荷の変化がないのにパッド温度が数分以内に±3℃を超えて変動する場合は、油膜の不安定性または初期のパッドのフラッターが疑われます。これは、パッドがピボットに対して「ガタガタ」する可能性がある、軽負荷のティルティング パッド ベアリングで特によく見られます。これを放置すると、ピボットのフレッティング摩耗が発生し、最終的にはパッドの位置が失われることになります。

ベアリングハウジングのヒートマッピング

ベアリングハウジングにサーマルイメージングを使用すると、ホットスポットが明らかになります。ある程度の発熱は正常ですが、1 つのパッドに沿った局所的な高温ゾーンは、そのパッドに過度の摩擦が発生していることを示しています。同一のベアリング間で熱パターンを比較します。非対称加熱は信頼できる危険信号です。

ティルティングパッドベアリング損傷の振動特徴

振動解析はおそらく、生産を中断することなくティルティング パッド ベアリングの初期損傷を検出するための強力なツールです。特定の周波数パターンは、個別の故障モードに対応します。

サブ同期アクティビティ

ティルティングパッドベアリングの主な利点の 1 つは、オイル渦に対する耐性です。 0.4 ～ 0.48 倍の走行速度で強い振動成分が観察された場合、それは典型的なオイルの渦ではありませんが、次のことを示している可能性があります。

• プリロード不足によるパッドのバタつき
• 緩いピボットフィットによりパッドホップが可能
• ベアリングハウジングのクリアランスの問題

ピーク速度が 0.1 インチ/秒を超える継続的な準同期振動がある場合は、検査が必要です。このベアリング タイプの「正常」として無視しないでください。健全なティルティング パッド ベアリングは、非常に低い準同期エネルギーで動作します。

同期ピークと高調波ピーク

走行速度の 1 倍の振動が上昇するのは、局所的なハイスポットを形成するパッド表面の損傷が原因である可能性があります。たとえば、バビットオーバーレイの小さな亀裂は、シャフトがパッドを通過するたびに 1 回転ごとに 1 回の擦れを引き起こす可能性があります。同様に、パッドの磨耗やピボットの損傷により油膜が非線形になると、2 倍または 3 倍の高調波が発生します。

高周波バースト

ランダムな高周波振動バースト (多くの場合 1000 Hz 以上) は、断続的な金属間の接触を示唆します。これは、スチール製の裏当てがシャフトと接触する部分で重大なバビット損失が発生するティルティング パッド ベアリングによく見られます。振動システムが全体的な振幅トレンドのみに設定されている場合、このような信号は見逃されることがよくあります。

潤滑油の分析結果

オイル分析により、内部摩耗の間接的ではあるが強力な証拠が得られます。テストを粒子数に限定せず、ティルティング パッド ベアリングの特定の指標をターゲットにします。

バビット粒子

錫、銅、アンチモンは錫ベースのバビットの主成分です。これらの金属、特に 10 ミクロンを超える粒子の突然の増加は、パッドの摩耗が活発であることを示します。ベースライン値と比較します。 100 時間以上の動作で 2 倍になることは重要です。バビット粒子は柔らかく、顕微鏡で見ると平らな銀色のフレークとして見えることが多いことに注意してください。

酸化とワニス

潤滑剤が熱に関連して劣化すると、ワニスやスラッジが生成されます。流れが不十分またはパッドクリアランスが過剰なティルティングパッドベアリングは、近くのオイルを酸化させる局所的なホットスポットを生成します。膜パッチ比色分析 (MPC) 値が高い (>20) か、低温の表面に茶色の堆積物が存在する場合は、熱的損傷が進行していることを示します。ワニスはパッドの固着を引き起こし、損傷を加速させるフィードバックループを引き起こす可能性もあります。

水と粒子による汚染

水分が 500 ppm を超えると、油膜の耐荷重能力が大幅に低下し、バビットの疲労が加速します。その一方で、硬い粒子（シールからのシリカ、他のコンポーネントからの鉄）がパッド表面に埋め込まれ、シャフトを摩耗させる逆効果な突起を形成します。日常的なフェログラフィーでは、切削摩耗 (鋭いエッジの粒子) と滑り摩耗 (丸い粒子) を区別できます。

損傷を示す動作パラメータの変更

ティルティング パッド ベアリングの損傷は、直接測定するのではなく、機械の動作の変化を通じて明らかになる場合があります。

始動トルクの向上

マシンが始動時または惰行時に通常よりも高いトルクを必要とする場合は、パッドの干渉が疑われます。パッドが腫れたり（バビットクリープによる）、ピボットが固着したりすると、抵抗が発生する可能性があります。現在の起動電流またはトルクを過去のデータと比較します。15% の増加が調査の現実的なしきい値です。

オイル出口温度の変化

安定した負荷と速度の下で、健全なベアリングはオイル出口温度を一定に保ちます。周囲環境や負荷に変化がなくても 3 ～ 5°C が徐々に上昇する場合は、ベアリング内部の摩擦が上昇していることを示唆しています。これは、バビット領域が失われたティルティング パッド ベアリングで特に顕著です。これは、残りのパッドがより多くの荷重を支えるためです。

異常なノイズパターン

経験豊富なオペレーターは音を通じて損傷を検出できます。シャフトの回転周波数でカチッという音や叩く音は、パッドがピボット上で緩んでいることを示します。低速回転（ギア回転）中にこすれる音やこすれる音が発生する場合は、金属同士が直接接触していることを示しています。超音波マイクは人間の聴覚を拡張し、可聴ノイズに数週間先行して発生する高周波の摩擦を検出できます。

クリティカルダメージインジケーターの概要

簡単に参照できるように、次の表に、ティルティング パッド ベアリングの即時停止と検査が必要な緊急の兆候をまとめます。

致命的な障害を防ぐための事前対策

損傷の兆候を認識することは重要ですが、それらを防ぐことでベアリングの寿命を延ばします。ティルティング パッド ベアリングについては、次の手順を実行してください。

• オイルの清浄度を ISO 16/13/10 以上に維持してください。
• オーバーホールのたびにパッドのプリロードとクリアランスを確認してください。
• ベースライン パターンを確立するには、四半期ごとに熱画像を使用します。
• トレンド振動データは月次ではなく週次で表示されます。
• 特に過渡動作中は、ベアリングの特定の定格荷重を決して超えないようにしてください。

結論

ティルティング パッド ベアリングは、設計パラメータ内に維持されていれば信頼性が高くなりますが、損傷を受けないわけではありません。議論された兆候、つまり目に見える摩耗マーク、熱異常、振動パターン、潤滑剤の交換、および動作の変化は、完全な診断フレームワークを形成します。どれか 1 つの指標を無視すると、進行性の悪化を招きます。逆に、迅速な認識によって対象を絞った介入が可能になり、数週間のダウンタイムが節約され、ローターの壊滅的な損傷が回避されます。高速ターボ機械を操作する施設では、ティルティング パッド ベアリングの損傷の初期兆候を認識するための要員のトレーニングは必須ではありません。優れた運用のためには不可欠です。
