系統安定性のための同期復水器軸受を診断、選択、調達する方法

同期コンデンサーの軸受の種類と技術的特徴

同期コンデンサーは、ローターの質量、連続高速動作、および強力な軸方向の磁力の存在において、通常のモーターとは異なります。これらの要因がベアリングのアーキテクチャを決定します。

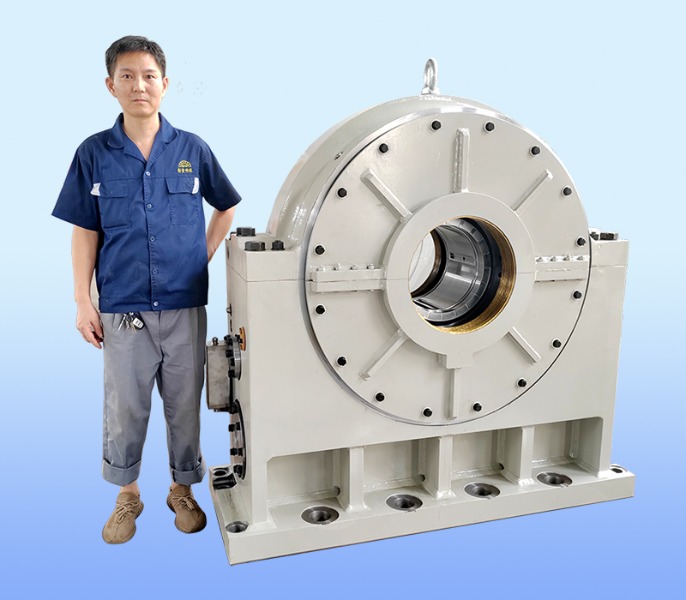

流体ジャーナルベアリング

ほぼすべての横型同期コンデンサーは流体力学的ジャーナル ベアリングを使用しています。回転シャフトがオイルを収束ウェッジ内に引き込み、金属と金属を分離する圧力膜を生成します。この設計は、回転要素ベアリングを押しつぶす可能性がある重いローター重量と半径方向の磁力に耐えます。

主なパラメータには、ジャーナル直径、長さと直径の比、クリアランス、オイル供給圧力、バビット厚などが含まれます。一般的なコンデンサージャーナルベアリングは、数十マイクロメートル単位の膜厚で動作します。ほんの数秒でもフィルムが失われると、直接接触してライニングが急速に損傷します。

スラストベアリング

垂直同期コンデンサーは、ローター全体の重量と下向きの磁気吸引力を支えるためにスラスト ベアリングに依存しています。ティルティングパッドスラストベアリングは負荷と速度に応じて自動調整されるため、標準装備されています。スラストベアリングの故障は通常、壊滅的なものであり、即時発生します。

スラストベアリングの重要な仕様には、パッド数、パッド形状、メガパスカル単位の比荷重、オイル流量、パッド全体の温度上昇が含まれます。一般的な設計エラーは、実際の磁力（最大励磁時に最大となる）に対してスラスト ベアリングのサイズが小さすぎることです。

絶縁要件とシャフト電圧

シャフト電圧は、コンデンサーベアリングと通常のモーターベアリングの決定的な違いです。非対称磁気回路と静的励起により、シャフトに沿って電圧が誘導されます。その電圧がベアリングを通じて放電すると、バビットに穴が開き、局所的に油膜が破壊されます。

軽減策には、絶縁ベアリング ハウジング、シャフト接地ブラシ、セラミック コーティングされたベアリング シェルが含まれます。軸受ハウジングの絶縁抵抗は、試運転時およびその後定期的に検証する必要があります。

技術トレンド: 磁気軸受

アクティブ磁気ベアリングは、オイルと摩耗を排除するため、コンデンサー用途向けに開発中です。ただし、継続的な電力、複雑な制御、バックアップ着陸ベアリングが必要です。当分の間は、適切な絶縁を備えた信頼性の高い油膜ベアリングが主流であり続けます。
